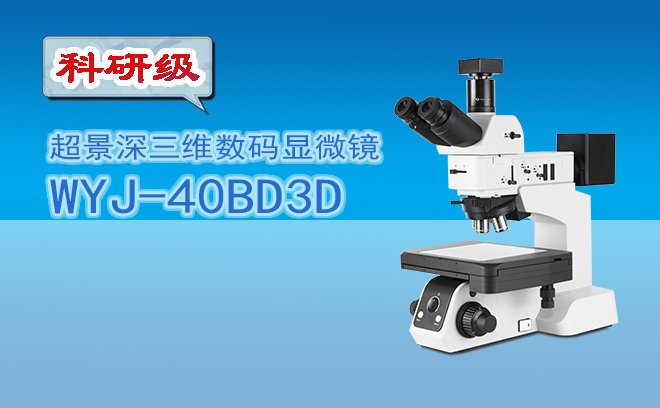

超景深顯微鏡（Extended Depth of Field Microscope）通過光學與數字技術的融合，實現了對凹凸不平樣本的全景深成像，廣泛應用于半導體封裝檢測、精密加工件分析等領域。其故障可能涉及光學系統、軟件算法及機械結構，需結合設備特性進行針對性排查。本文從超景深顯微鏡的核心模塊出發，提供系統性故障解決方案。

一、圖像處理類故障：從拼接錯誤到景深異常

1. 圖像拼接錯位/重影

現象：三維重建后出現層疊偽影或邊緣模糊。

可能原因：

樣本移動（振動或載物臺漂移）；

光源頻閃導致曝光不一致；

軟件算法未適配樣本材質（如高反光金屬）。

解決步驟：

固定樣本：使用磁性載物臺或真空吸盤減少位移；

同步光源：?jiǎn)⒂妙l閃抑制功能，將曝光時間縮短至1/500秒以下；

調整算法：在軟件中切換至“高反光模式”，降低對比度閾值。

2. 景深擴展不足

現象：垂直方向清晰范圍未達標（如標稱10mm，實測僅6mm）。

可能原因：

物鏡數值孔徑（NA）與景深擴展倍數不匹配；

步進電機精度下降；

樣本傾斜角度過大（>5°）。

解決步驟：

校準物鏡：確認物鏡NA≤0.1，景深擴展倍數≤10×；

檢測電機：使用千分表測量Z軸步進精度（誤差應<1μm）；

修正樣本：通過預掃描自動傾斜校正功能調整角度。

二、光學系統故障：從光源到物鏡的逐級排查

1. 照明不均/暗角

現象：圖像邊緣亮度低于中心區域。

可能原因：

光源老化或光闌未居中；

聚光鏡數值孔徑（NA）與物鏡不匹配；

濾光片安裝傾斜。

解決步驟：

更換光源：LED光源壽命通常>2萬小時，亮度衰減>30%需更換；

匹配N(xiāo)A值：確保聚光鏡NA≥物鏡NA×0.5；

調整濾光片：使用激光定位儀校準濾光片垂直度（誤差<0.1°）。

2. 色差/像散

現象：彩色樣本出現彩虹偽影或線條模糊。

可能原因：

復消色差物鏡（APO）未正確校準；

棱鏡涂層脫落；

環境振動導致光路偏移。

解決步驟：

校準物鏡：運行自帶的色差校正程序（如使用USAF1951分辨率板）；

檢查棱鏡：在暗場模式下觀察棱鏡表面反光均勻性；

隔振處理：將設備移至氣浮平臺或啟用主動隔振模塊。

三、機械與運動控制故障

1. Z軸失步/抖動

現象：景深擴展過程中圖像重疊錯亂。

可能原因：

步進電機驅動電流不足；

滾珠絲杠潤滑不良；

聯軸器松動。

解決步驟：

調整電流：通過驅動器面板將電流提升至額定值（如1.5A）；

潤滑絲杠：每500小時涂抹專用潤滑脂（如Klüberlub BHT 72-402）；

緊固聯軸器：用扭矩扳手按說明書標準值（如0.6N·m）鎖緊。

2. 載物臺定位偏差

現象：多點掃描時樣本位置偏移。

可能原因：

光柵尺污染；

限位開關故障；

軟件坐標系未復位。

解決步驟：

清潔光柵尺：用異丙醇擦拭，避免劃傷刻線；

測試限位：手動觸發各軸極限位置，確認信號正常；

重置坐標系：在軟件中執行“Home Position”校準。

四、軟件與系統故障

1. 軟件崩潰/卡頓

現象：三維重建過程中程序無響應。

可能原因：

顯卡驅動不兼容；

臨時文件堆積；

病毒軟件攔截。

解決步驟：

更新驅動：安裝顯卡廠商認證的Studio驅動；

清理緩存：刪除C:\ProgramData\MicroscopeCache目錄下文件；

關閉防護：將軟件目錄加入殺毒軟件白名單。

2. 數據導出失敗

現象：無法保存DICOM或STL格式文件。

可能原因：

硬盤空間不足；

文件路徑包含中文或特殊字符；

許可證過期。

解決步驟：

釋放空間：確保系統盤剩余空間>20GB；

修改路徑：使用純英文目錄保存文件；

續訂許可：聯系廠商激活Z新授權文件。

五、環境適應性故障

1. 溫漂導致失焦

現象：連續工作2小時后圖像模糊度增加。

可能原因：

實驗室溫度波動>±2℃/h；

設備未配備主動溫控模塊。

解決步驟：

穩定環境：將設備移至恒溫間（20±1℃）；

啟用溫控：在軟件中設置自動對焦補償間隔（如每30分鐘校準一次）。

2. 靜電干擾

現象：圖像出現隨機噪點或設備頻繁重啟。

可能原因：

地面接地不良；

空氣濕度<40%。

解決步驟：

檢查接地：使用萬用表測量機殼對地電阻（應<4Ω）；

增加濕度：部署工業加濕器，維持濕度在40%-60%。

六、預防性維護建議

每日檢查：

清潔物鏡與光源窗口，使用氣吹清除灰塵；

運行自檢程序，記錄Z軸重復定位精度（應<2μm）。

每周維護：

備份關鍵數據至獨立硬盤；

檢查運動部件緊固狀態，防止螺絲松動。

年度校準：

委托計量機構進行MTF（調制傳遞函數）檢測；

更新設備固件至Z新版本。

七、復雜故障處理原則

若遇以下情況，建議聯系專業維修：

核心光學元件（如物鏡、分光棱鏡）出現霉斑或劃痕；

運動控制系統報錯（如E07表示編碼器故障）；

三維重建算法頻繁崩潰，且重裝軟件無效。

結語
超景深顯微鏡的穩定性依賴光學、機械與軟件系統的精密協同。通過建立分級維護制度（如日檢-周維-年校）并配備專業工具包（含光柵尺清潔套裝、接地電阻測試儀），可將設備故障率降低60%以上。對于高精度檢測需求，建議與廠商簽訂預防性維護合同，確保設備始終處于Z佳工作狀態，延長其服務壽命。
